Технический лист № 5.2
Редакция 050225
Сайдинг Döcke LUX под дерево
1. Назначение и общая информация об изделии.
Cайдинг Döcke LUX под дерево – разновидность вентилируемого фасада, стеновой наружный отделочный материал из поливинилхлорида, предназначенный для защиты фасада здания от воздействия климатических и экологических факторов, придания ему аккуратного и законченного вида. Все панели сайдинга Döcke LUX под дерево оснащены антиураганным замком.

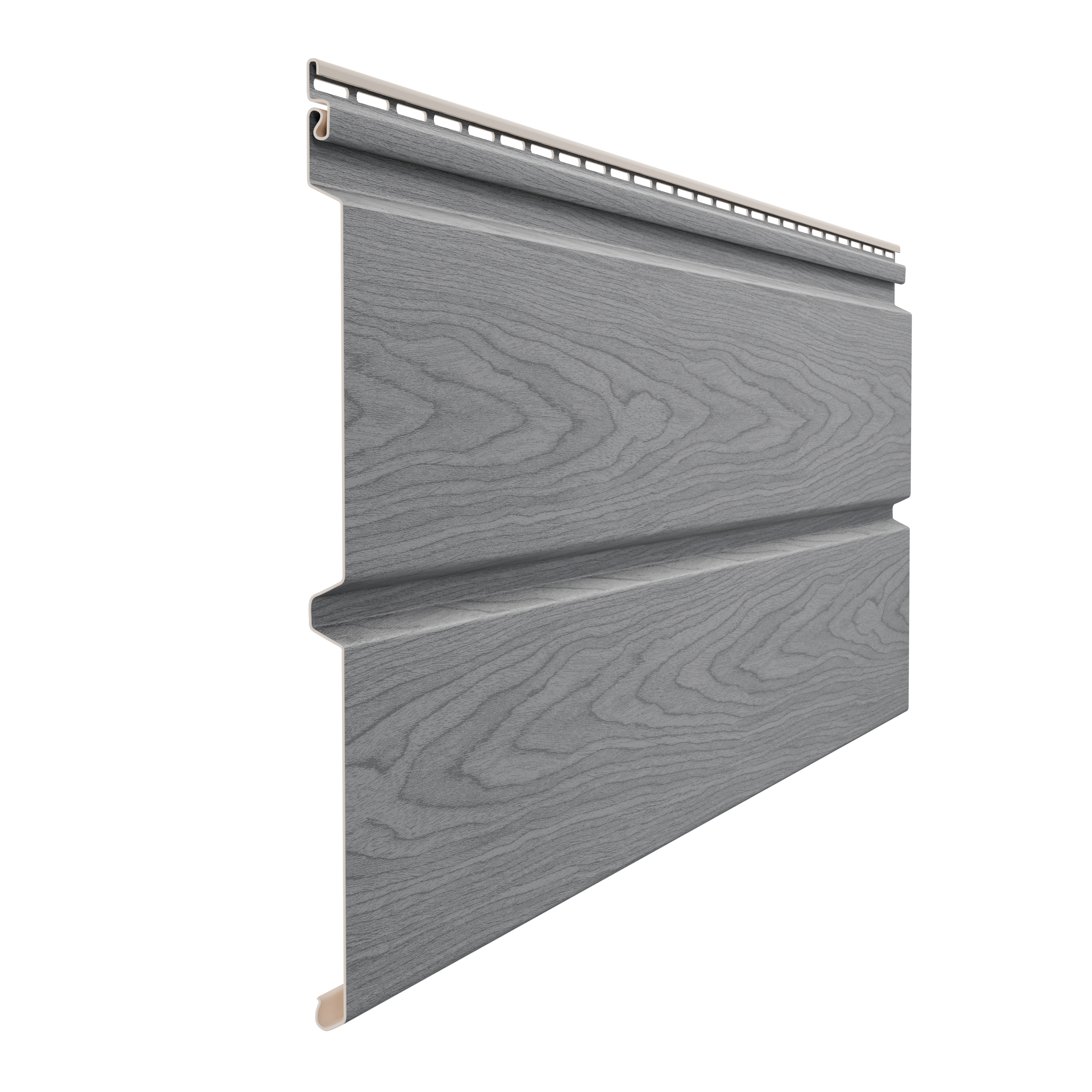

Лиственница Профилированный брус D6S

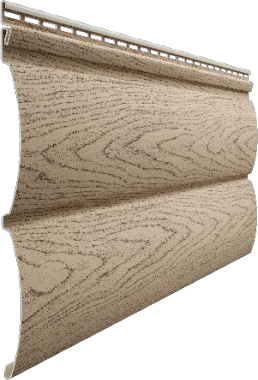

Лиственница Блок-Хаус D4,7T

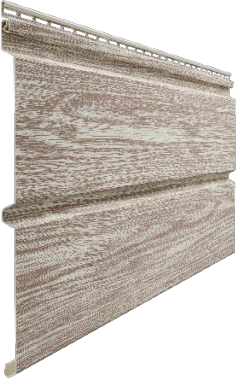

Монреаль Профилированный брус D6S

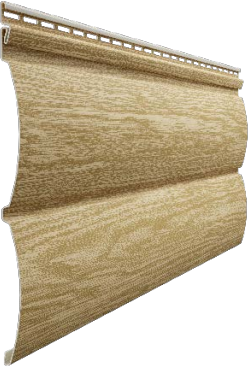

Монреаль Блок-Хаус D4,7T
2. Геометрические и логистические характеристики панелей сайдинга Döcke LUX под дерево.
| № п/п | Наименование | Длина, м | Рабочая ширина, мм | Толщина профиля, мм | Рабочая площадь, м² | Вес упаковки брутто, кг | Кол-во в упаковке, шт | Внешние размеры упаковки (ДхШхВ), мм | Тип упаковки |
|---|---|---|---|---|---|---|---|---|---|
| 1 | Лиственница Профилированный брус D6S | 3,6 | 300 | 1,2 | 1,08 | 39,8 | 16 | 3626х353х136 | Гофрокартон |
| 2 | Лиственница Блок-Хаус D4,7T | 3,6 | 243 | 1,2 | 0,87 | 38,8 | 20 | 3626х296х126 | Гофрокартон |
| 3 | Монреаль Профилированный брус D6S | 3,6 | 300 | 1,2 | 1,08 | 39,8 | 16 | 3626x353x136 | Гофрокартон |
| 4 | Монреаль Блок-Хаус D4,7T | 3,6 | 243 | 1,2 | 0,87 | 37,6 | 20 | 3626x296x126 | Гофрокартон |
3. Геометрические и логистические характеристики софитов Döcke LUX
| № п/п | Наименование элемента | Внешний вид | Назначение и геометрические параметры | Вес упаковки брутто, кг | Кол-во в упаковке, шт | Внешние размеры упаковки (ДхШхВ), мм | Тип упаковки |
|---|---|---|---|---|---|---|---|

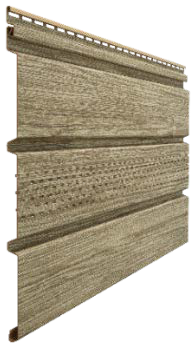

| 1 | Софит с центральной перфорацией |
|
Оформление свесов крыши строения. Оснащён антиураганным замком. Длина профиля – 3,0 м; Рабочая ширина – 305 мм; Рабочая площадь – 0,92 м². |
31,2 | 16 | 3026х353х136 | Гофрокартон |
4. Геометрические и логистические характеристики оригинальных аксессуаров под дерево.
| № п/п | Наименование элемента | Внешний вид | Назначение и геометрические параметры | Вес упаковки брутто, кг | Кол-во в упаковке, шт | Внешние размеры упаковки (ДхШхВ), мм | Тип упаковки |
|---|---|---|---|---|---|---|---|
| 1 | Внешний угол 75 мм |
|
Отделка внешних углов здания. Длина профиля – 3,0 м. |
18,1 | 12 | 3026х306х146 | Гофрокартон |
| 2 | Внутренний угол |
|
Отделка внутренних углов здания. Декоративное оформление. Длина профиля – 3,0 м. |
10,2 | 12 | 3026х156х146 | Гофрокартон |
| 3 | J-профиль |
|
Вспомогательный элемент для использования в нестандартных случаях при монтаже панелей сайдинга. Длина профиля – 3,0 м; |
13,6 | 30 | 3026х156х146 | Гофрокартон |
| 4 | H-профиль |
|
Соединение рядовых панелей сайдинга в поперечном направлении. Декоративное оформление. Длина профиля – 3,0 м. |
17,2 | 18 | 3026х156х146 | Гофрокартон |
| 5 | Финишный профиль |
|
Фиксация околооконного профиля, откоса 254 мм, J-фаски и окончание монтажа рядовых панелей сайдинга. Длина профиля – 3,0 м. |
13,7 | 36 | 3026х146х86 | Гофрокартон |

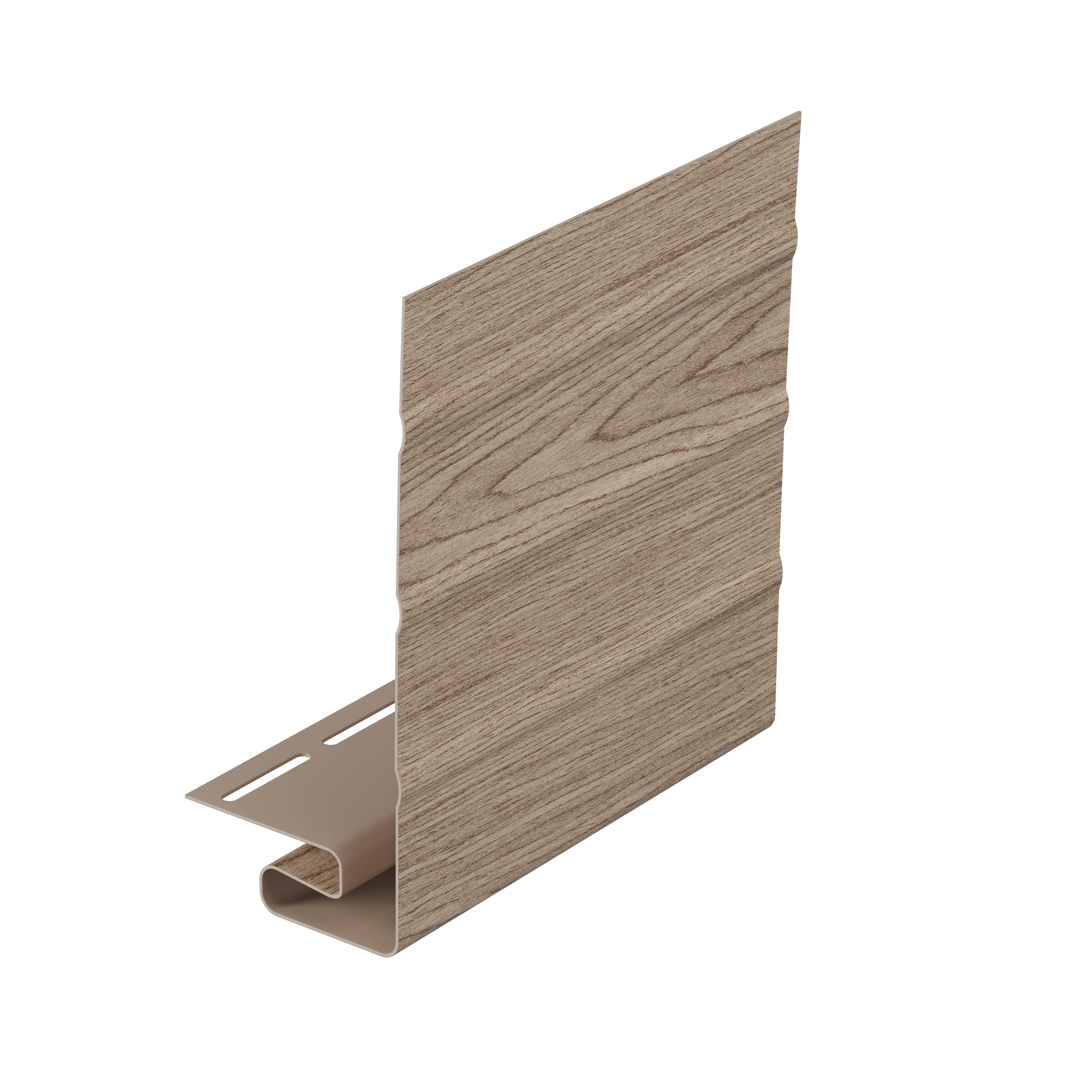

| 6 | J-фаска |
|
Отделка фронтонной и лобовой доски. Монтаж софитов. Длина профиля – 3,0 м. |
32,4 | 20 | 3026х306х146 | Гофрокартон |
5. Правила хранения.
- Транспортировка изделий должна осуществляться на автомобилях с крытыми или тентованными кузовами, длиной не менее длины перевозимого материала.
- Хранение осуществляется только в фирменной упаковке производителя.
- Хранение осуществляется только в условиях, препятствующих попаданию влаги и прямых солнечных лучей.
- Хранение допускается только в крытых помещениях, оборудованных вентиляцией, при температуре от -35°С до +50°С и относительной влажности воздуха 50-60%.
- При длительном хранении (свыше 10 дней) необходимо использовать паллеты или стеллажи, при этом высота складирования коробок не должна превышать 1,5 м.
-
Категорически запрещается хранить изделия:
- без упаковки производителя;
- под прямыми солнечными лучами;
- вблизи отопительных приборов (на расстоянии менее 1,5 м).
